Come funzionano gli impianti
Una raccolta di schemi per capire i principi di funzionamento delle apparecchiature. Sono illustrati il circuito frigorifero, la condensazione ad acqua, il VRV a tre tubi, due sistemi di ventilazione meccanica, le attrezzature per il vuoto e la carica, i gas refrigeranti, la scheda elettronica del condizionatore, il diagramma psicrometrico dell’aria umida e una tabella illustrativa delle pressioni dei refrigeranti.

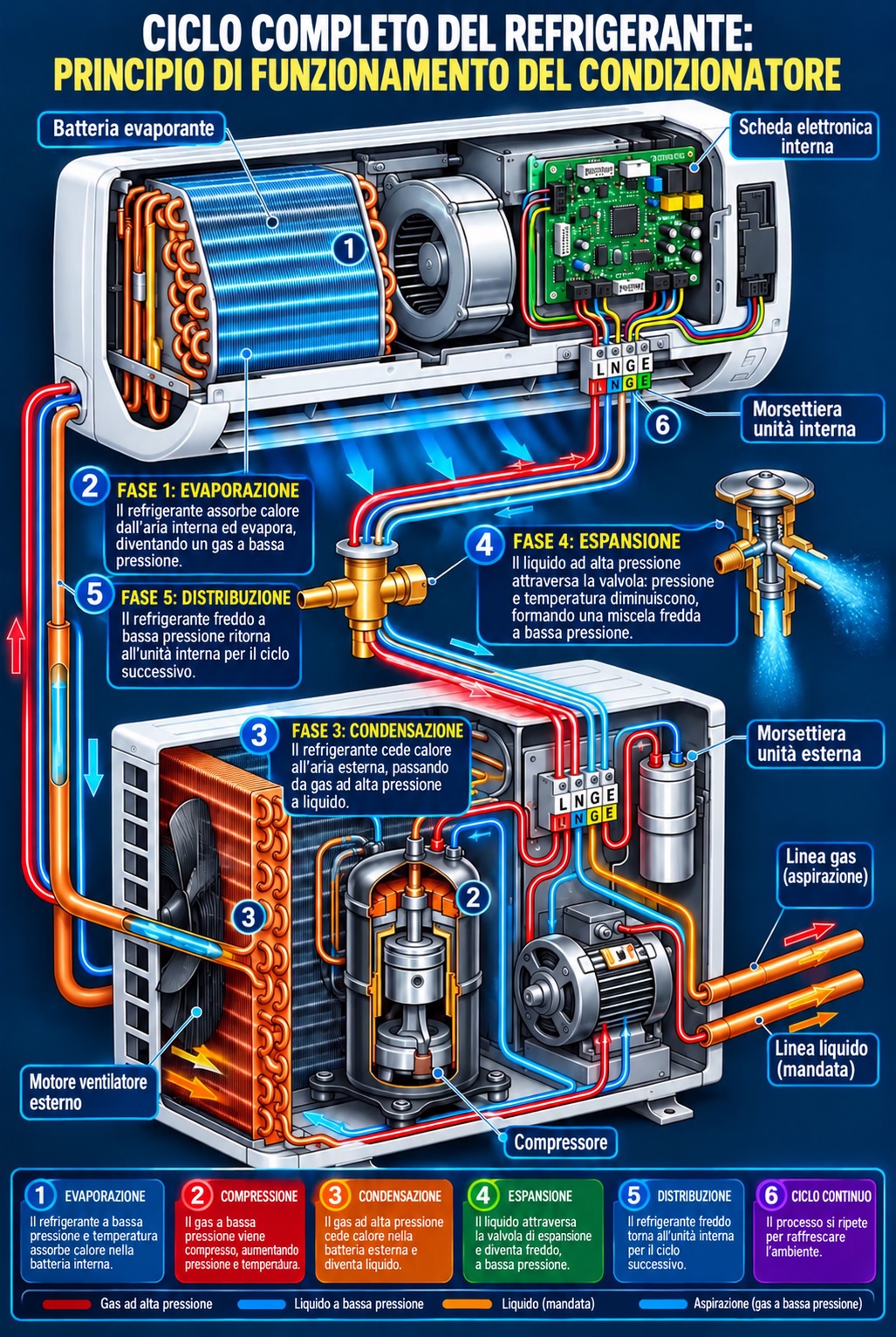

Il ciclo frigorifero del condizionatore
Il refrigerante circola tra unità interna ed esterna e trasporta il calore dalla stanza verso l’esterno.
Nella batteria interna il refrigerante assorbe calore dall’aria dell’ambiente.
Il compressore innalza pressione e temperatura del gas refrigerante.
Nella batteria esterna il refrigerante cede calore all’aria e condensa.
La valvola abbassa la pressione del refrigerante, che torna verso l’evaporatore.
L’immagine è illustrativa: percorsi, colori ed etichette non rappresentano uno schema tecnico da usare per installazione o diagnosi. La disposizione dei componenti varia secondo il modello.
Condizionatore a condensazione ad acqua
In raffrescamento, il refrigerante sottrae calore all’aria del locale nell’evaporatore. Il compressore lo porta a pressione e temperatura più alte; nel condensatore il calore viene trasferito all’acqua, che esce più calda. Il refrigerante passa poi attraverso il dispositivo di espansione e il ciclo ricomincia.
L’acqua e il refrigerante percorrono circuiti separati. Questo è uno schema di principio, non lo schema frigorifero di un modello specifico; collegamenti, controlli e modalità di riscaldamento possono variare.
VRV a tre tubi con recupero di calore
Un sistema VRV a recupero di calore può riscaldare alcuni ambienti e raffrescarne altri nello stesso momento. Il calore sottratto alle zone da raffrescare viene riutilizzato nelle zone che richiedono riscaldamento; l’unità esterna bilancia il fabbisogno complessivo.
Le tre tubazioni principali collegano l’unità esterna ai selettori di diramazione BS: gas caldo, gas di aspirazione e liquido. Dal selettore partono normalmente due tubi per ciascuna unità interna, gas e liquido. Le valvole del BS instradano il refrigerante in funzione della richiesta delle zone.
Schema divulgativo: valvole interne, giunti, espansione e collegamenti elettrici sono omessi. La denominazione della linea gas caldo/HP-LP e i collegamenti variano con la serie. Per progettazione e installazione valgono i manuali del modello. VRV è un marchio Daikin.
Approfondisci il recupero di calore a tre tubi sul sito Daikin ↗
VMC puntuale a parete
Una VMC puntuale serve un locale attraverso un’apertura nella parete. Il ventilatore muove l’aria, mentre i filtri aiutano a trattenere le particelle presenti nell’aria in ingresso.
La modalità di ricambio e l’eventuale recupero di calore dipendono dal modello: consulta sempre le istruzioni dell’apparecchio installato.
Nella foto, un esempio di unità puntuale con corpo da parete, filtro e copertura interna.

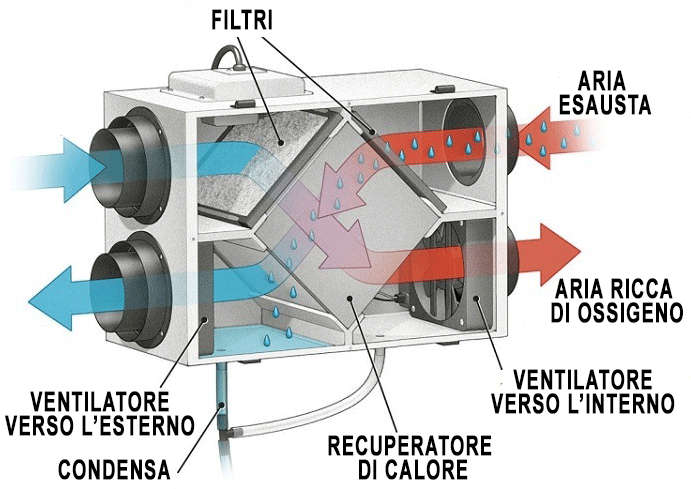

VMC a doppio flusso con recupero di calore
Questo sistema estrae aria dai locali e immette aria esterna filtrata. I due flussi attraversano uno scambiatore che trasferisce parte del calore dall’aria in uscita a quella in ingresso, senza mescolare direttamente i due flussi.
- Aria esausta: viene prelevata dagli ambienti e portata all’esterno.
- Aria nuova: arriva dall’esterno, passa attraverso il filtro e viene immessa negli ambienti.
- Recuperatore: limita le dispersioni di calore durante il ricambio d’aria.
Lo schema mostra il principio generale. Percorsi, attacchi e scarico condensa variano secondo l’unità.

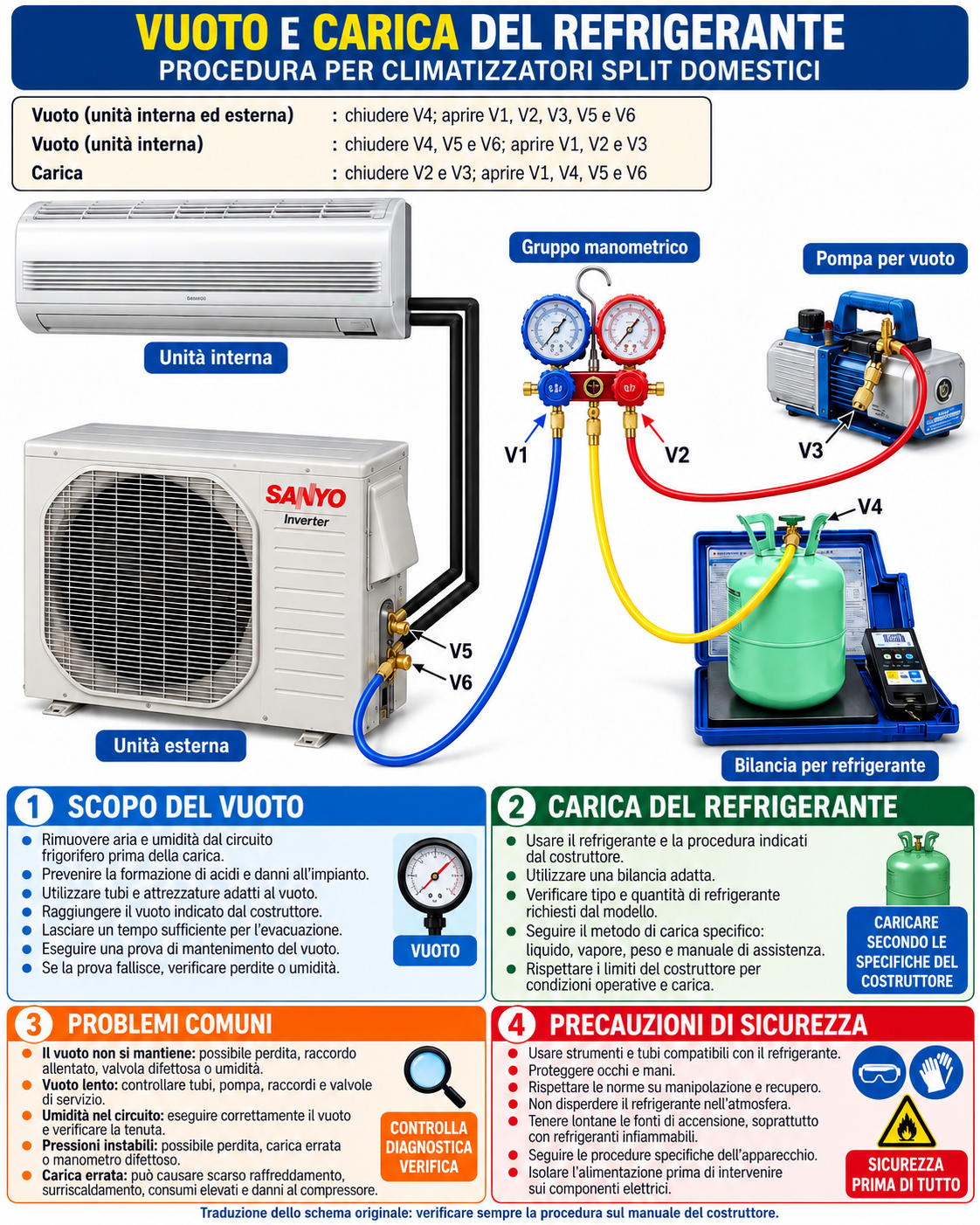

Vuoto e carica del refrigerante
Uno schema illustrativo in italiano delle attrezzature impiegate per il vuoto e la carica di un climatizzatore split: gruppo manometrico, pompa per vuoto e bilancia per refrigerante.
Traduzione dello schema originale a scopo divulgativo. Le posizioni delle valvole non sono una procedura universale: per intervenire occorre seguire il manuale del modello e rivolgersi a personale qualificato.

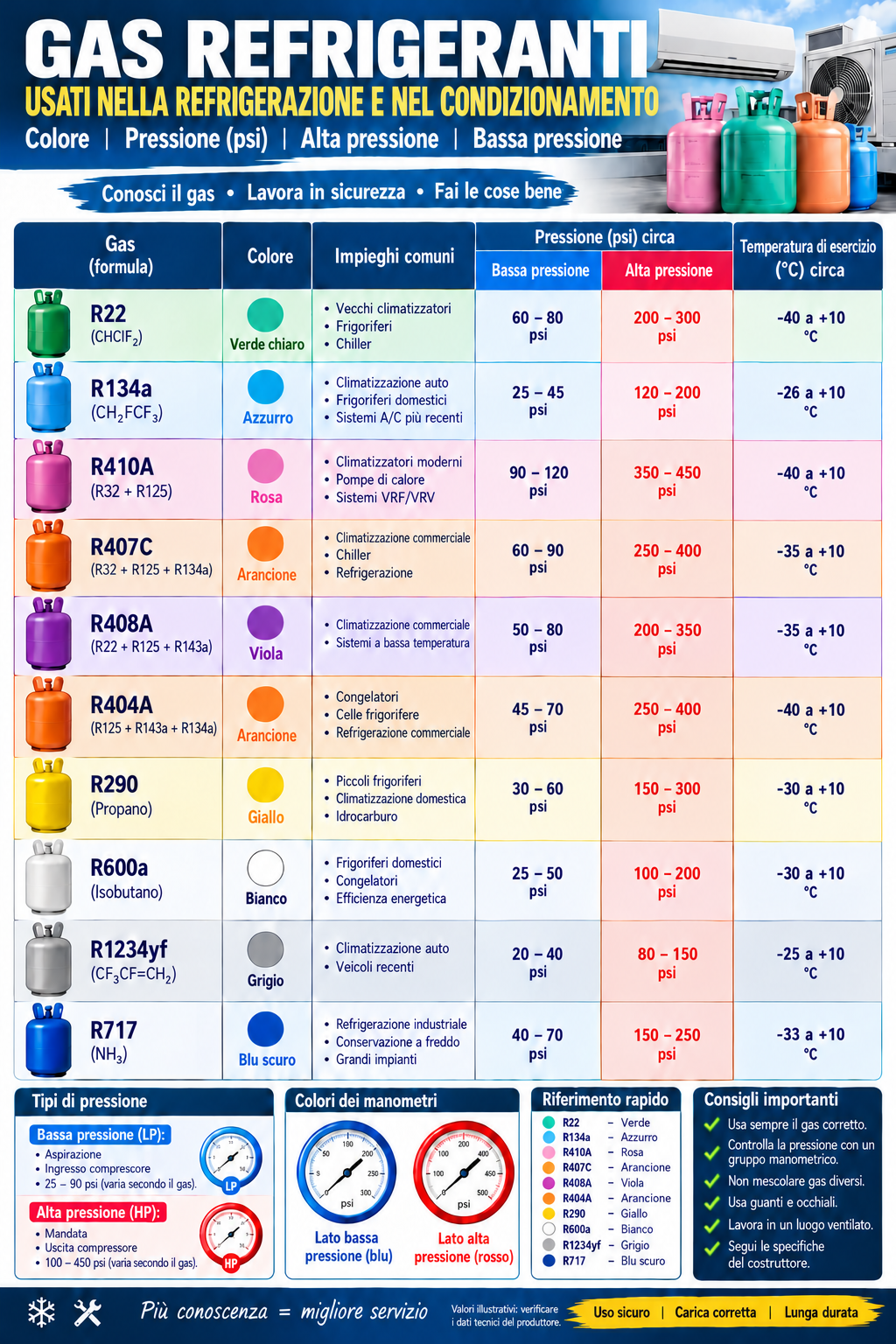

Gas refrigeranti: tabella illustrativa
Una panoramica in italiano dei refrigeranti riportati nello schema, dei loro impieghi e delle indicazioni di pressione. La composizione dell’R408A è stata corretta in R22 + R125 + R143a.
Tabella divulgativa: pressioni e temperature riportate non sono valori universali di funzionamento o di carica. Per identificare il refrigerante leggere l’etichetta della bombola e dell’apparecchio; per controlli e interventi consultare i dati tecnici del costruttore. I colori illustrati non sostituiscono l’identificazione in etichetta.

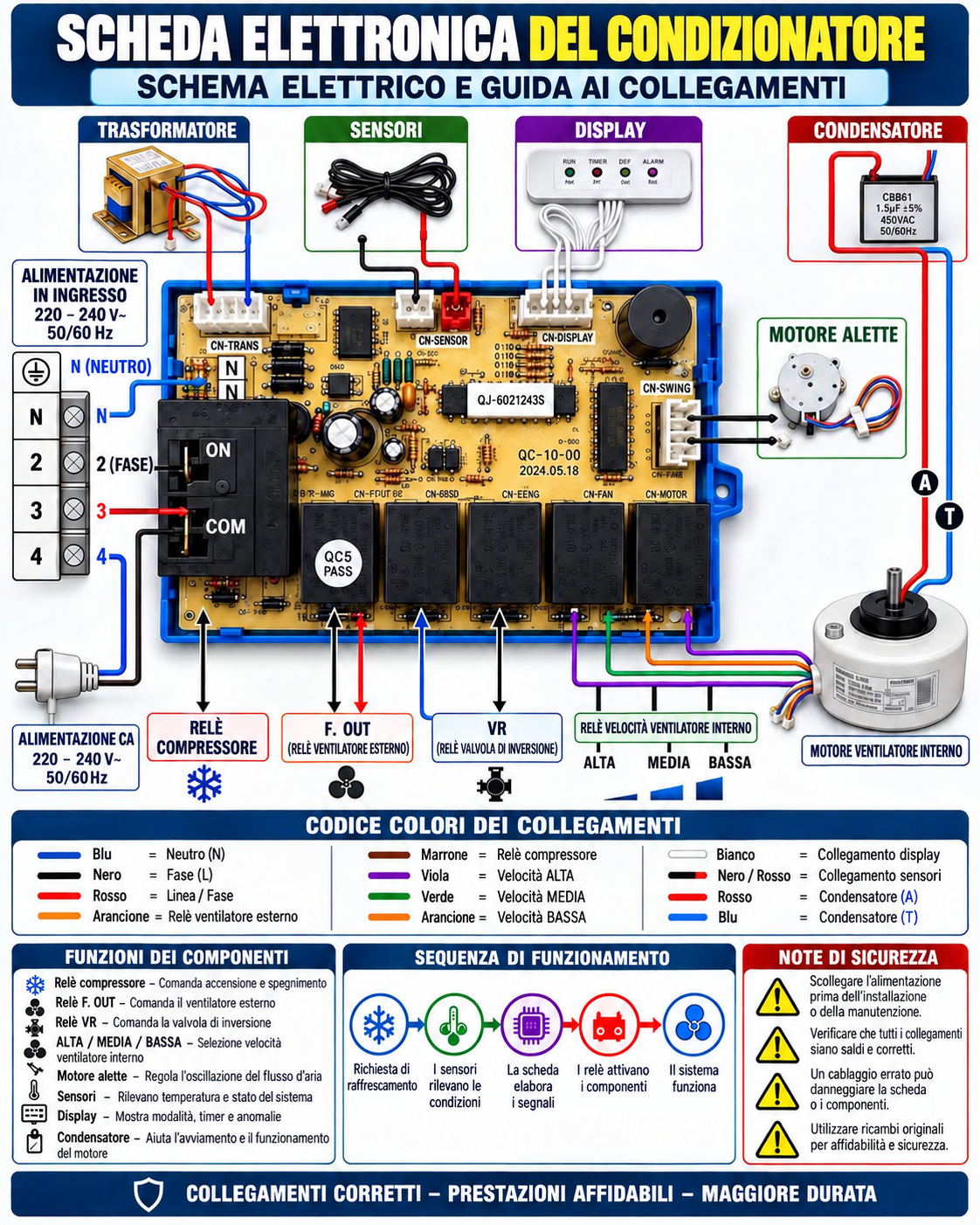

Scheda elettronica del condizionatore
Un diagramma in italiano per riconoscere i componenti e i collegamenti illustrati: trasformatore, sensori, display, relè, motore delle alette e ventilatore interno.
Schema illustrativo tradotto: collegamenti, sigle e colori non sono universali. Per interventi elettrici occorre fare riferimento allo schema del costruttore del modello specifico e rivolgersi a personale qualificato.

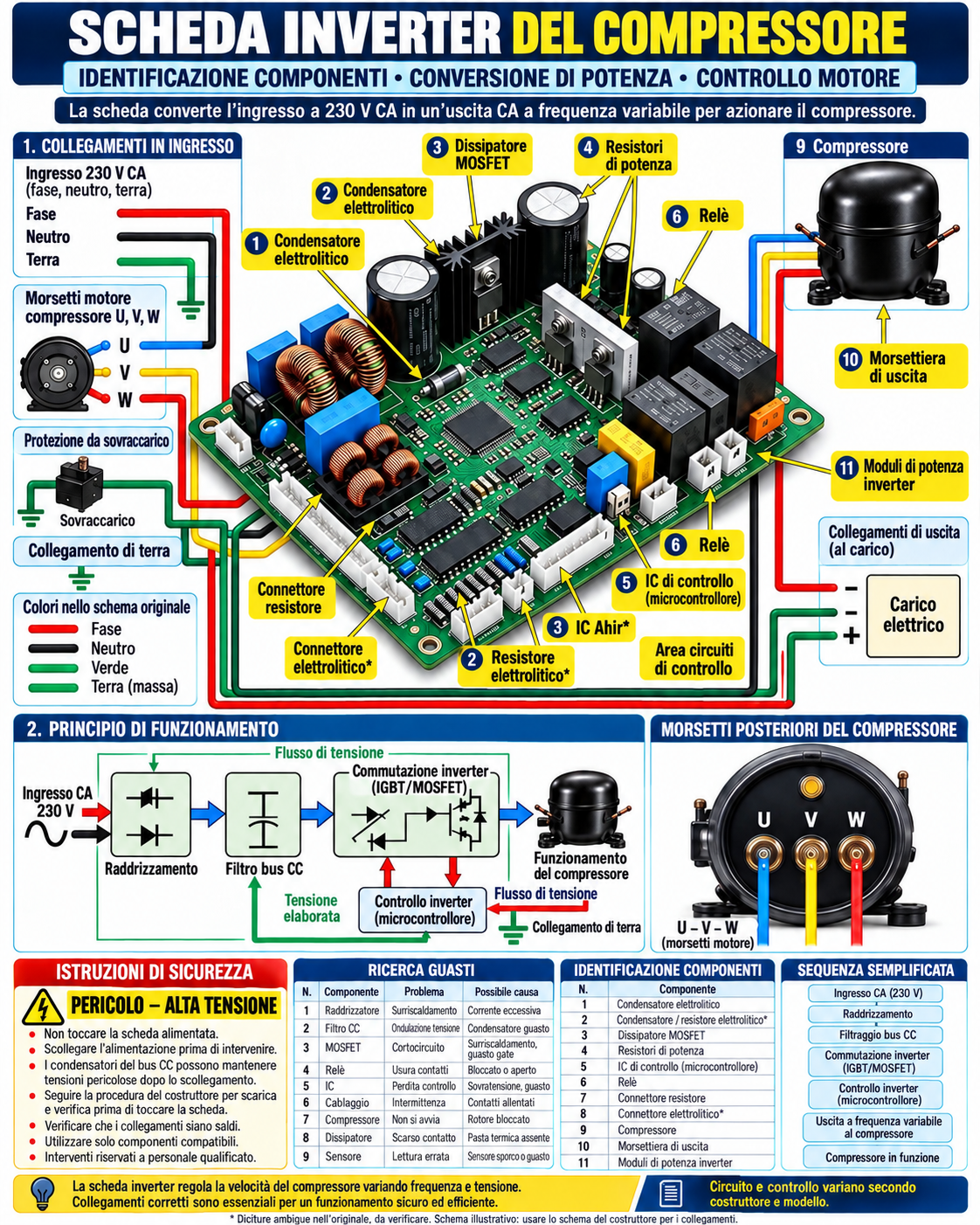

Scheda inverter del compressore
Un’illustrazione in italiano della scheda inverter, con componenti, sequenza di funzionamento e morsetti del compressore.
Traduzione illustrativa dell’immagine originale. Le diciture contrassegnate con un asterisco sono ambigue e da verificare; identificazioni, colori e collegamenti non costituiscono uno schema tecnico di riferimento. Per interventi usare la documentazione del costruttore del modello specifico e rivolgersi a personale qualificato.

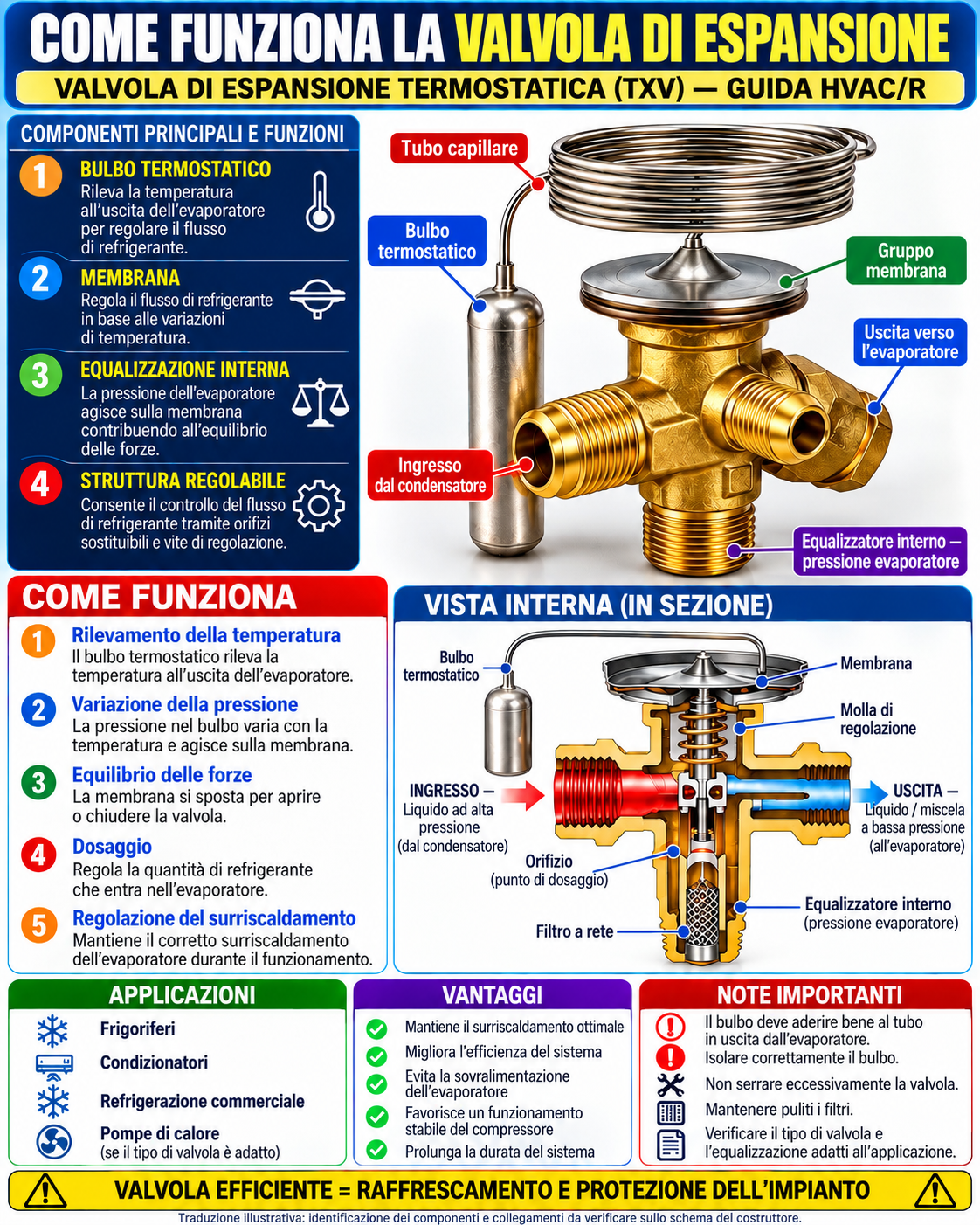

Valvola di espansione termostatica
Un diagramma in italiano con la vista esterna e in sezione della valvola, le descrizioni dei componenti e le fasi di funzionamento illustrate.
Traduzione illustrativa dello schema originale: identificazione dei componenti, attacchi ed equalizzazione vanno verificati sulla documentazione del costruttore del modello specifico. L’immagine non sostituisce uno schema tecnico di installazione.

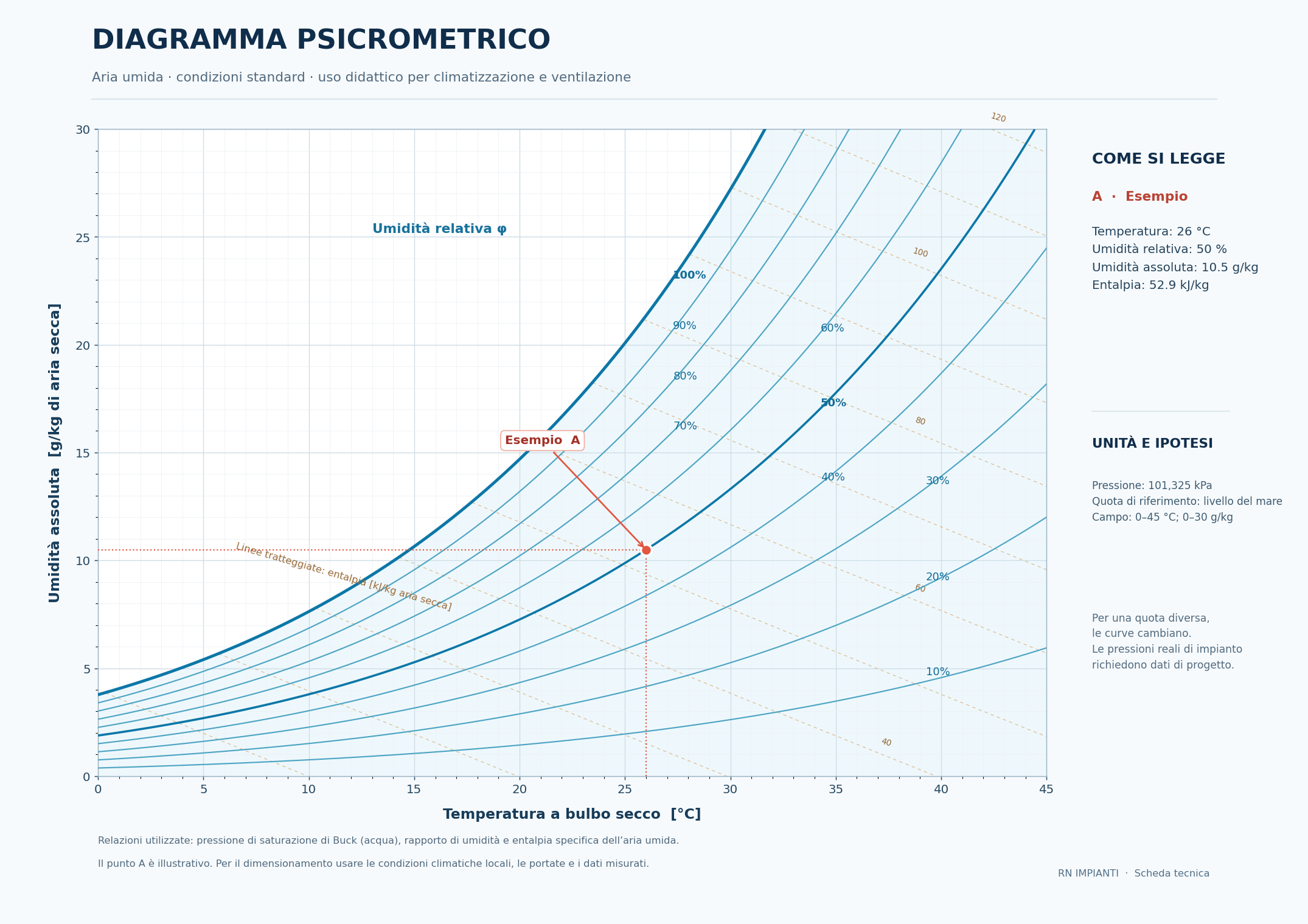

Diagramma psicrometrico dell’aria umida
Il diagramma mostra come sono collegate temperatura, umidità relativa, umidità assoluta ed entalpia dell’aria. È utile per capire i cambiamenti dell’aria durante climatizzazione, deumidificazione e ventilazione.
Per leggere l’esempio, parti da 26 °C sull’asse orizzontale e raggiungi la curva del 50% di umidità relativa. Il punto A corrisponde a circa 10,5 g di vapore per kg di aria secca e 52,9 kJ/kg di entalpia.
Esempio a pressione atmosferica standard (101,325 kPa). A quote o pressioni diverse il diagramma cambia; per dimensionare un impianto occorrono i dati di progetto.

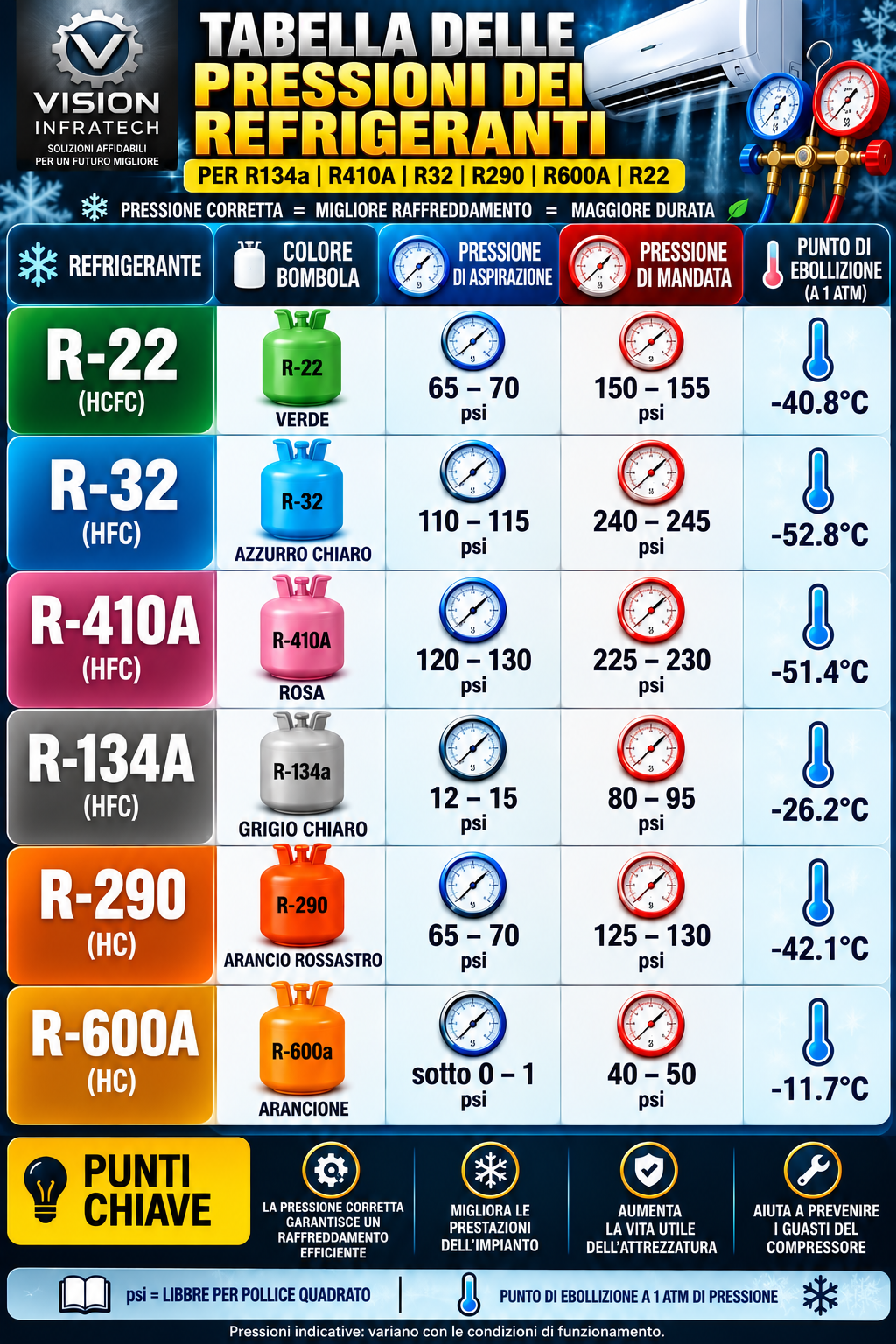

Tabella illustrativa delle pressioni dei refrigeranti
Lo schema fornito è stato tradotto in italiano mantenendo la disposizione delle righe, i manometri e i valori riportati nell’immagine originale. Mostra sei refrigeranti, le indicazioni di aspirazione e mandata e il punto di ebollizione alla pressione atmosferica.
Attenzione: le pressioni in figura non sono valori universali: cambiano con temperatura e condizioni di funzionamento, e non sono dati per caricare o diagnosticare un impianto. Anche il colore illustrato delle bombole non identifica con certezza il refrigerante. Verifica sempre etichetta e documentazione del costruttore.
